航空發動機作為飛機的動力裝置，是飛機的“心臟”，按照不同的使用要求應具有安全性、可靠、綠色、環保、長壽命、易維護等特點，因此航空發動機零件制造對加工設備要求較高，不同材料、不同結構的發動機零件需要的加工設備不同，總體上對加工設備的要求為高精度、高剛性、高穩定性、多功能和易維護…。隨著數字化制造技術、信息化技術的發展，數控深孔鉆加工機床廣泛應用于航空制造領域，選擇加工航空零件的數控機床設備，首先要考慮加工零件的結構特點、尺寸精度要求和零件材料特性。葉盤、葉片加工設備通常采用精準五軸聯動加工中心，能夠在一臺精準五軸聯動加工中心上完成葉片型面和榫頭的全部加工任務[2-31�；剞D工作臺數控五軸聯動機床是用于加工飛機發動機葉片的關鍵設備，在機床的設計過程中，有必要采用有限元分析技術對機床整體結構進行靜態和動態性能計算，保證機床加工葉片的高精度和穩定性。

1、有限元模型建立

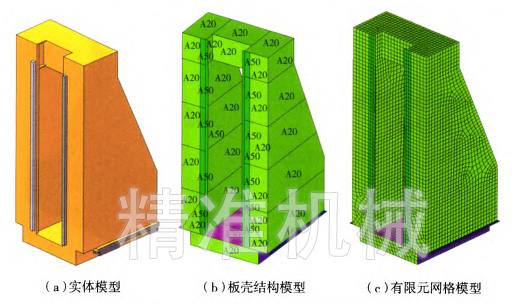

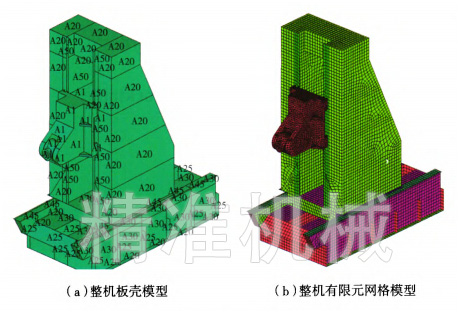

根據機床各大件結構情況，采用殼結構(Shell model)和實體結構(Solid model)混合建模方式建立整機的有限元模型，對機床進行結構靜力學和動力學計算[410 CAE建模過程完全采用ANSYS命令流控制，這樣既可以提高計算精度，同時又能采用批處理方式處理多種分析工況，提高工作效率。立柱和底座是由薄板焊接成的結構件，所以在有限元建模時用二維板殼單元建模；主軸頭為復雜的鑄造結構件，采用三維實體單元處理。為提高計算精度，在需要建立位移協調關系的導軌接觸部位的實體部分用六面體單元劃分網格，圖1為參數化后的立柱殼結構模型與有限元網格。 將立柱、底座、主軸頭三獨立部件在CAE環境下按照機床裝配關系進行組裝，立柱與底座、主軸頭與立柱之間的結合面采用彈性單元進行連接，滑塊和導軌均簡化為彈性單元，之間建立位移耦合連接關系，以此方式完成機床整體有限元模型的集成(圖2)，模擬立柱一底座、立柱一主軸頭之間結合面約束關系，實現作用力的準確傳遞。

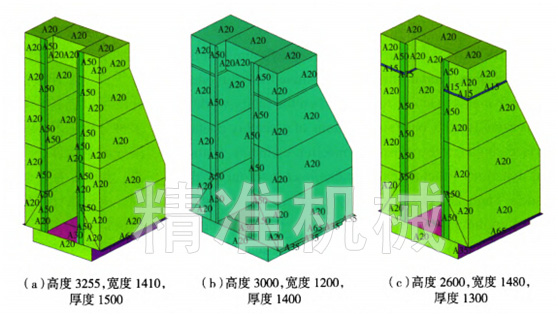

ANSYS提供APDL(ANSYS Parametric Design Language)命令流編程方式編寫分析文件，借助APDL，可實現結構快速建模、參數化批量化有限元計算；并適應結構的變化，通過修改其中的參數，快速生成新的結構，之后進行網格劃分、加載、求解，完成結構的再分析，通過綜合比較這些方案的分析結果，就能發現結構改進的方向。如深孔鉆立柱參數可分為形狀參數和厚度參數，形狀參數定義了結構的拓撲外觀，厚度參數用來給面單元賦值。圖3為通過參數輸入建立的3種立柱模型。

2、機床靜載荷條件下的性能分析
計算采用4種工況進行，沿x、y、z三加工方向分別施加最大推力，定義為工況l、2、3；最后三方向綜合施加最大推力，定義為工況4。應用工況1、2、3的

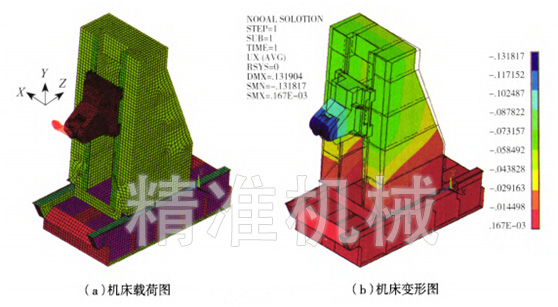

計算結果，可計算出機床沿x、y、z各加工方向的剛度，由此可判斷機床各加工方向的剛性強弱，以此作為機床性能改進的一種手段，圖4為機床x向施力圖及變形。
表1的計算數據表明：X／Y／Z 3個加工方向的剛度分別為189N／um、379N／um、510N／um，可見該機床最低剛度在戈坐標方向，最高剛度在z坐標方向。若要對機床進行剛性加強，首選目標是加強X方向的剛性。
3、深孔鉆機床的模態計算
模態分析的目的是通過計算固有頻率和振型對結構設計提供參考，當激振力頻率接近某一固有頻率時，結構將發生共振。因此若激振力頻率不可改變，只有通過改變設計使結構固有頻率避開激振頻率。
固有頻率與振型代表結構的內在本質特性，計算結果與邊界條件定義有關，與外力無關陋J。為加快計算速度，一般需要對分析模型進行大量的簡化，處理過程需要豐富的分析經驗。加工過程中機床部件之間都存在位置間的相對運動，對于某一感興趣的位置進行靜力分析時，通過對運動部件間接觸表面施加有限節點的位移耦合建立邊界條件來分析，這樣做不會(huì )影響靜力分析結果的準確性，因為靜力分析中接觸面間的相對滑動只是增加部件間的剛體位移，對變形和應力值沒有影響。

4、主軸系統處于Y向不同加工位置對機床性能的影響分析

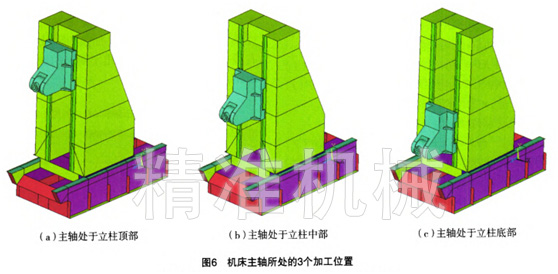

機床主軸沿高度方向處于不同的加工位置時，機床性能可能有較大差別，如表3所示。圖6為主軸沿y坐標從上往下所處的3個加工位置，從靜力和動態計算角度分析各加工位置機床性能。
可見，隨著機床加工位置的變化，機床性能指標也有很大變化。當主軸在深孔鉆床立柱底部加工時，機床動態和靜態性能最好，機床剛度是主軸處于頂部時的3倍左右，頻率值也提高很多。因此當加工葉片時盡量安排在立柱底部進行。
5、結束語
     對回轉工作臺數控五軸聯動機床進行有限元分析，過程包括幾何模型簡化處理、焊接結構零件的板殼結構參數化、結合面約束方式等建立有限元模型關鍵技術，并對整機進行靜力學、動力學結構計算。
(1)靜力下的剛度計算數據表明：X、Y、Z3個加工方向，最低剛度在x坐標方向，數值為189N/um；最高剛度在z坐標方向，數值為510N/um。該機床沿x方向剛度最低，若要對機床進行剛性方面加強，首選目標是加強該方向的剛性，如可采用加厚立板的方式加強剛性。

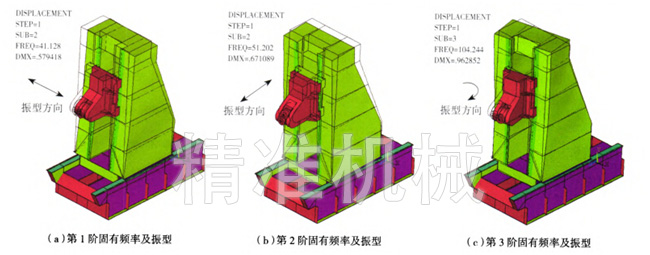

(2)模態計算結果表明，機床初階頻率為41．128Hz，振型沿立柱x方向，證明該方向為機床最低剛度方向，該結論與靜力下的計算結果完全一致。因此模態分析結果對提高機床的動態、靜態剛度均可提供有益參考。
(3)為研究主軸頭運動對機床性能的影響，分別計算了主軸頭位于立柱頂部、中部、底部3個位置時，自重下機床的變形規律。研究表明，主軸頭位于頂部時機床變形最大、剛度最低、初階固有頻率最低�？梢�(jiàn)，隨著機床加工位置的變化，機床性能指標也有很大變化。當主軸在立柱底部加工時，機床動態和靜態性能最好，深孔鉆機床剛度是主軸處于頂部時的3倍左右，頻率值也提高很多。
