隨著我國制造業的崛起，數控機床在機械制造中已得到廣泛的應用，解決了復雜、精密、小批量、多品種的零件加工問題，是一種柔性的、高效能的自動化機床，代表了現代機床控制技術的發展方向，是一種典型的機電一體化產品，奠定了舉足輕重的重要地位。精密加工技術的迅速發展和零件加工精度的不斷提高，對數控機床的精度也提出了更高的要求，本文介紹提高數控機床精度的方法。

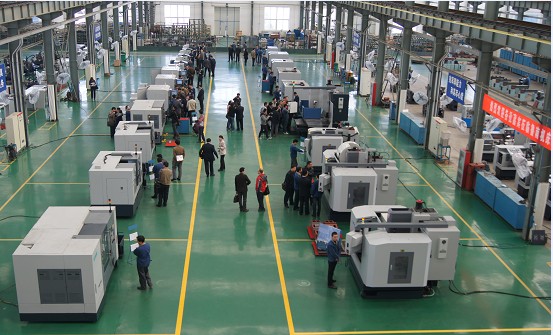

數控機床
提高數控機床精度

目前數控深孔鉆機床位置精度的檢驗通常采用國際標準ISO230-2 或國家標準GB10931-89 等。同一臺機床，由于采用的標準不同，所得到的位置精度也不相同，因此在選擇數控機床的精度指標時，也要注意它所采用的標準。數控機床的位置標準通常指各數控軸的反向偏差和定位精度。
對于這二者的測定和補償是提高加工精度的必要途徑。
一、反向偏差
在數控機床上，由于各坐標軸進給傳動鏈上驅動部件(如伺服電動機、伺服液壓馬達和步進電動機等)的反向死區、各機械運動傳動副的反向間隙等誤差的存在，造成各坐標軸在由正向運動轉為反向運動時形成反向偏差，通常也稱反向間隙或失動量。對于采用半閉環伺服系統的數控機床，反向偏差的存在就會(huì )影響到機床的定位精度和重復定位精度，從而影響產品的加工精度。如在G01 切削運動時，反向偏差會(huì )影響插補運動的精度，若偏差過大就會(huì )造成“圓不夠圓，方不夠方”的情形;而在G00 快速定位運動中，反向偏差影響機床的定位精度，使得鉆孔、鏜孔等孔加工時各孔間的位置精度降低。同時，隨著設備投入運行時間的增長，反向偏差還會(huì )隨因磨損造成運動副間隙的逐漸增大而增加，因此需要定期對機床各坐標軸的反向偏差進行測定和補償。
反向偏差的測定
反向偏差的測定方法：在所測量坐標軸的行程內，預先向正向或反向移動一個距離并以此停止位置為基準，再在同一方向給予一定移動指令值，使之移動一段距離，然后再往相反方向移動相同的距離，測量停止位置與基準位置之差。在靠近行程的中點及兩端的三個位置分別進行多次測定(一般為七次)，求出各個位置上的平均值，以所得平均值中的最大值為反向偏差測量值。在測量時一定要先移動一段距離，否則不能得到正確的反向偏差值。
測量直線運動軸的反向偏差時，測量工具通常采有千分表或百分表，若條件允許，可使用雙頻激光干涉儀進行測量。當采用千分表或百分表進行測量時，需要注意的是表座和表桿不要伸出過高過長，因為測量時由于懸臂較長，表座易受力移動，造成計數不準，補償值也就不真實了。若采用編程法實現測量，則能使測量過程變得更便捷更精確。
例如，在三坐標立式機床上測量X 軸的反向偏差，可先將表壓住主軸的圓柱表面，然后運行如下程序進行測量：
N10 G91 G01 X50 F1000;工作臺右移
N20 X-50;工作臺左移，消除傳動間隙
N30 G04 X5;暫停以便觀察
N40 Z50;Z 軸抬高讓開
N50 X-50：工作臺左移
N60 X50：工作臺右移復位
N70 Z-50：Z 軸復位
N80 G04 X5：暫停以便觀察
N90 M99;
需要注意的是，在工作臺不同的運行速度下所測出的結果會(huì )有所不同。一般情況下，低速的測出值要比高速的大，特別是在機床軸負荷和運動阻力較大時。低速運動時工作臺運動速度較低，不易發生過沖超程(相對“反向間隙”)，因此測出值較大;在高速時，由于工作臺速度較高，容易發生過沖超程，測得值偏小。


回轉運動軸反向偏差量的測量方法與直線軸相同，只是用于檢測的儀器不同而已。
反向偏差的補償
國產數控機床，定位精度有不少>0.02mm，但沒有補償功能。對這類機床，在某些場合下，可用編程法實現單向定位，清除反向間隙，在機械部分不變的情況下，只要低速單向定位到達插補起始點，然后再開始插補加工。插補進給中遇反向時，給反向間隙值再正式插補，即可提高插補加工的精度，基本上可以保證零件的公差要求。
對于其他類別的數控機床，通常數控裝置內存中設有若干個地址,專供存儲各軸的反向間隙值。當機床的某個軸被指令改變運動方向時，數控裝置會(huì )自動讀取該軸的反向間隙值，對坐標位移指令值進行補償、修正，使機床準確地定位在指令位置上，消除或減小反向偏差對機床精度的不利影響。
一般數控系統只有單一的反向間隙補償值可供使用，為了兼顧高、低速的運動精度，除了要在機械上做得更好以外，只能將在快速運動時測得的反向偏差值作為補償值輸入，因此難以做到平衡、兼顧快速定位精度和切削時的插補精度。
對于FANUC0i、FANUC18i 等數控系統，有用于快速運動(G00)和低速切削進給運動(G01)的兩種反向間隙補償可供選用。根據進給方式的不同，數控系統自動選擇使用不同的補償值，完成較高精度的加工。
將G01 切削進給運動測得的反向間隙值A 輸入參數NO11851(G01 的測試速度可根據常用的切削進給速度及機床特性來決定)，將G00 測得的反向間隙值B 輸入參數NO11852。需要注意的是，若要數控系統執行分別指定的反向間隙補償，應將參數號碼1800 的第四位(RBK)設定為1;若RBK 設定為0，則不執行分別指定的反向間隙補償。G02、G03、JOG 與G01 使用相同的補償值。
二、定位精度
數控機床的定位精度是指所測量的機床運動部件在數控系統控制下運動所能達到的位置精度，是數控機床有別于普通機床的一項重要精度，它與機床的幾何精度共同對機床切削精度產生重要的影響，尤其對孔隙加工中的孔距誤差具有決定性的影響。一臺數控機床可以從它所能達到的定位精度判出它的加工精度，所以對數控機床的定位精度進行檢測和補償是保證加工質量的必要途徑。
定位精度的測定
目前多采用雙頻激光干涉儀對機床檢測和處理分析，利用激光干涉測量原理，以激光實時波長為測量基準，所以提高了測試精度及增強了適用范圍。檢測方法如下：
安裝雙頻激光干涉儀;
在需要測量的機床坐標軸方向上安裝光學測量裝置;
調整激光頭，使測量軸線與機床移動軸線共線或平行，即將光路預調準直;
待激光預熱后輸入測量參數;
按規定的測量程序運動機床進行測量;
數據處理及結果輸出。
定位精度的補償
若測得數控機床的定位誤差超出誤差允許范圍，則必須對機床進行誤差補償。常用方法是計算出螺距誤差補償表，手動輸入機床CNC 系統，從而消除定位誤差，由于數控機床三軸或四軸補償點可能有幾百上千點，所以手動補償需要花費較多時間，并且容易出錯。
現在通過RS232 接口將計算機與機床CNC 控制器聯接起來，用VB 編寫的自動校準軟件控制激光干涉儀與數控機床同步工作，實現對數控機床定位精度的自動檢測及自動螺距誤差補償，其補償方法如下：
備份CNC 控制系統中的已有補償參數;
由計算機產生進行逐點定位精度測量的機床CNC 程序，并傳送給CNC 系統;
自動測量各點的定位誤差;
根據指定的補償點產生一組新的補償參數，并傳送給CNC 系統，螺距自動補償完成;重復c.進行精度驗證。
根據數控機床各軸的精度狀況，利用螺距誤差自動補償功能和反向間隙補償功能，合理地選擇分配各軸補償點，使數控機床達到最佳精度狀態，并大大提高了檢測機床定位精度的效率。
定位精度是數控機床的一個重要指標。盡管在用戶購選時可以盡量挑選精度高誤差小的機床，但是隨著設備投入使用時間越長，設備磨損越厲害，造成機床的定位誤差越來越大，這對加工和生產的零件有著致命的影響。采用以上方法對機床各坐標軸的反向偏差、定位精度進行準確測量和補償，可以很好地減小或消除反向偏差對機床精度的不利影響，提高機床的定位精度，使機床處于最佳精度狀態，從而保證零件的加工質量。
